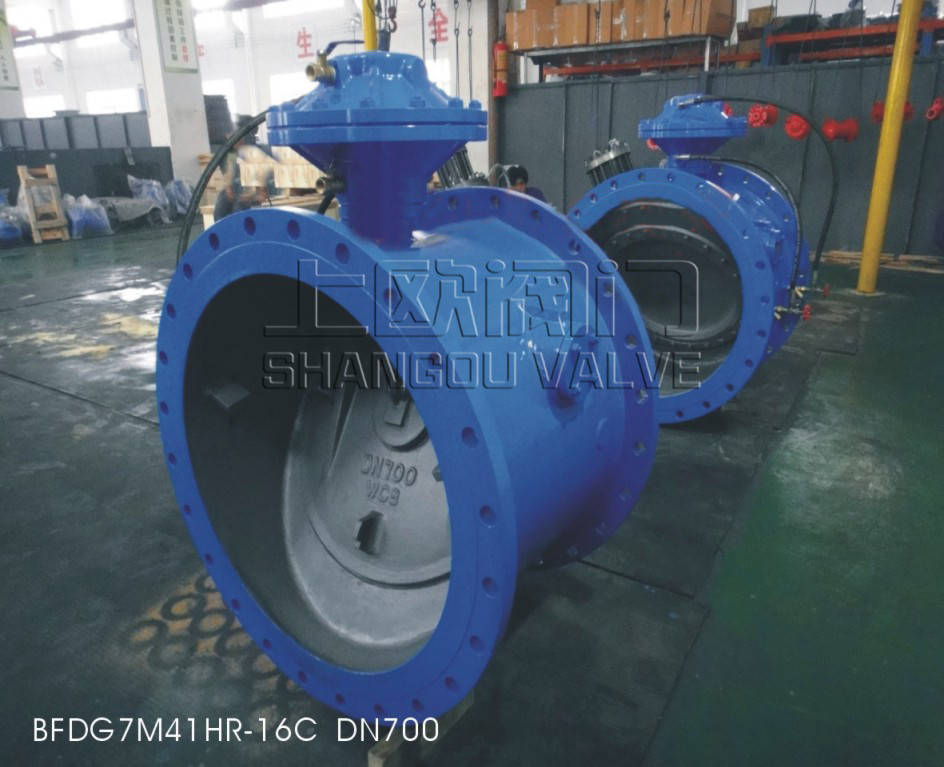

BFDG7M41HX(膜片式)管力閥

產品說明書下載點擊獲取產品安裝圖紙

上一個：[ BFDZ701X液力控制閥 ] 下一個：[BFDG7M41HX(活塞式)管力閥]

詳細介紹


管力閥(1)雙重密封液力自動閥BFD2701HX-10結構：本閥門由上下碳鋼閥體，橡膠管套、大小閥桿閘板、上下導柱等零件組成。雙重密封液力自動閥BFD2701HX-10(2)雙重密封液力自動閥BFD2701HX-10工作原理：當順轉手輪時，使大小閥桿同時帶動上下茬板、壓縮管套、進行關閉,反之即行開啟。這樣，閘板在導柱之間上下往復完成閥門開閉工作

產品概述

管力閥是參照國內外同類型的先進產品進行設計。吸收微阻緩閉止回閥、液控止回蝶閥、多功能水利控制閥的基礎上研制而成，是水泵控制閥的換代產品。它兼具電動閥、電動蝶閥以及止回閥的功能，并通過快關和緩閉的動作來消除水錘危害，保護水泵及管網系數安全。該閥是當前國內外結構新穎、性能先進、進行可靠的泵站新型控制設備，主要用于自動化給排水泵站的離心泵、冶金、石化、水司、市政、環保等行業供排水系統。

主要零件材料

零件名稱	閥體	閥心	閥軸	密封面	填料
材料名稱	球墨鑄鐵	球墨鑄鐵	不銹鋼	丁腈橡膠	O形密封圈柔性石墨
	碳鋼	碳鋼
	不銹鋼	不銹鋼

主要技術參數

名稱	公稱通徑	適用溫度℃	適用介質	流阻系數	最低工作壓力（Mpa）
參數	DN150-DN2000	0-120	泥污、污水油品、海水	0.3-1.1	》0.1
名稱	關閥時間（可調）	開閥時間（可調）	結構長度標準	法蘭標準	泄漏量
參數	快關1-3秒慢關5-90秒	20-60秒	GB2221-89	GB/T79-94	GB/T13927-92

主要外形寸

公稱通徑	D1	D2	L	Z-φd	重量
150	285	240	260	8-φ22	75
200	340	295	280	8-φ22	100
250	395	350	300	12-φ23	140
300	445	400	320	12-φ22	180
350	505	460	350	16-φ22	230
400	565	515	410	16-φ27	290
450	615	565	445	20-φ26	370
500	670	620	495	20-φ26	420
600	780	725	580	20-φ30	720
700	895	840	660	24-φ30	830
800	1015	950	710	24-φ33	1150
900	1115	1050	760	28-φ33	1600
1000	1230	1160	810	28-φ36	1900
1200	1455	1380	920	32-φ39	2460
1400	1675	1590	1100	36-φ42	3800
1600	1915	1820	1500	40-φ48	4800
