100X-10型遙控浮球閥

100X型遙控浮球閥PN10～PN25能有效的控制水塔或水箱液面，適合時切斷或打開閥芯輸入水流或阻止水流外泄，液位控制準確，水位不受壓力波動干擾，開閉緊密不漏水，浮球靈活，維護保養簡單。

產品說明書下載點擊獲取產品安裝圖紙

上一個：[ VE系列氣動高性能偏心球閥PN16～PN64 ] 下一個：[Q641型法蘭直通式氣動球閥]

產品概述

100X型遙控浮球閥PN10～PN25能有效的控制水塔或水箱液面，適合時切斷或打開閥芯輸入水流或阻止水流外泄，液位控制準確，水位不受壓力波動干擾，開閉緊密不漏水，浮球靈活，維護保養簡單。適用于高層建筑中的水箱，水池，水塔的自動供水系統。

產品特點

1、遙控浮球閥由主閥、針閥、球閥、浮球閥、微型過濾器等組成水力控制接管系統，調定后，自動控制液面高度；
2、遙控浮球閥直接利用液面控制，不需要其它裝置和能源，保養簡便，液面控制準確度高，不受水壓影響，密封可靠；

性能參數

100X型遙控浮球閥性能參數
型號		J745X-10	J745X-16	J745X-25
工作壓力（MPa）		1	1.6	2.5
適用溫度（℃）		0～80
適用介質		水
材料	閥體、閥蓋	鑄鐵
	閥桿	鉻不銹鋼
	閥座、閥盤	青銅
	膜片	丁晴橡膠

連接尺寸

100X型遙控浮球閥連接尺寸
DN	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450
L	150	160	180	200	203	216	241	292	330	356	495	622	698	787	914	978
H1	212	212	212	212	265	310	350	460	520	570	695	780	905	1025	1080	1030
H	179	179	179	210	210	215	245	305	365	415	510	560	658	696	735	735

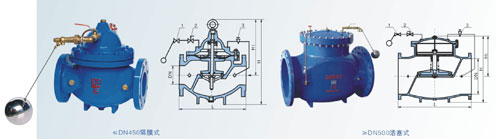

尺寸圖

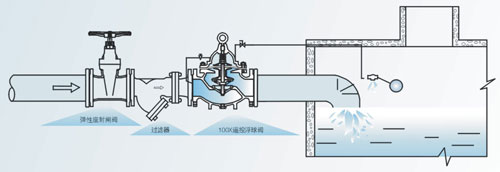

安裝示意圖
